Nguyên lý hoạt động của máy nén khí trục vít
Cấu tạo máy nén khí trục vít
- Máy nén khí trục vít hiện đang được sử dụng rất phổ biến tại các nhà máy, khu công nghiệp, cơ quan, tổ chức… do lượng khí nén cung cấp với áp suất cao, ổn định, giúp hoạt động sản xuất kinh doanh trở nên đơn giản và hiệu quả hơn. Vậy thiết bị này có cấu tạo, nguyên lý hoạt động như thế nào? Tất cả sẽ được chúng tôi chia sẻ ngay sau đây.
- Máy nén khí trục vít là một loại máy nén khí kiểu thể tích, sử dụng cơ chế 2 trục vít xoắn ngược chiều với nhau để làm thay đổi thể tích của không khí, tạo ra áp lực khí.
Sau khi tìm hiểu về máy nén khí chúng ta có thể thấy những model này có kích thước lớn nên có nhiều chi tiết phức tạp. Cụ thể như:

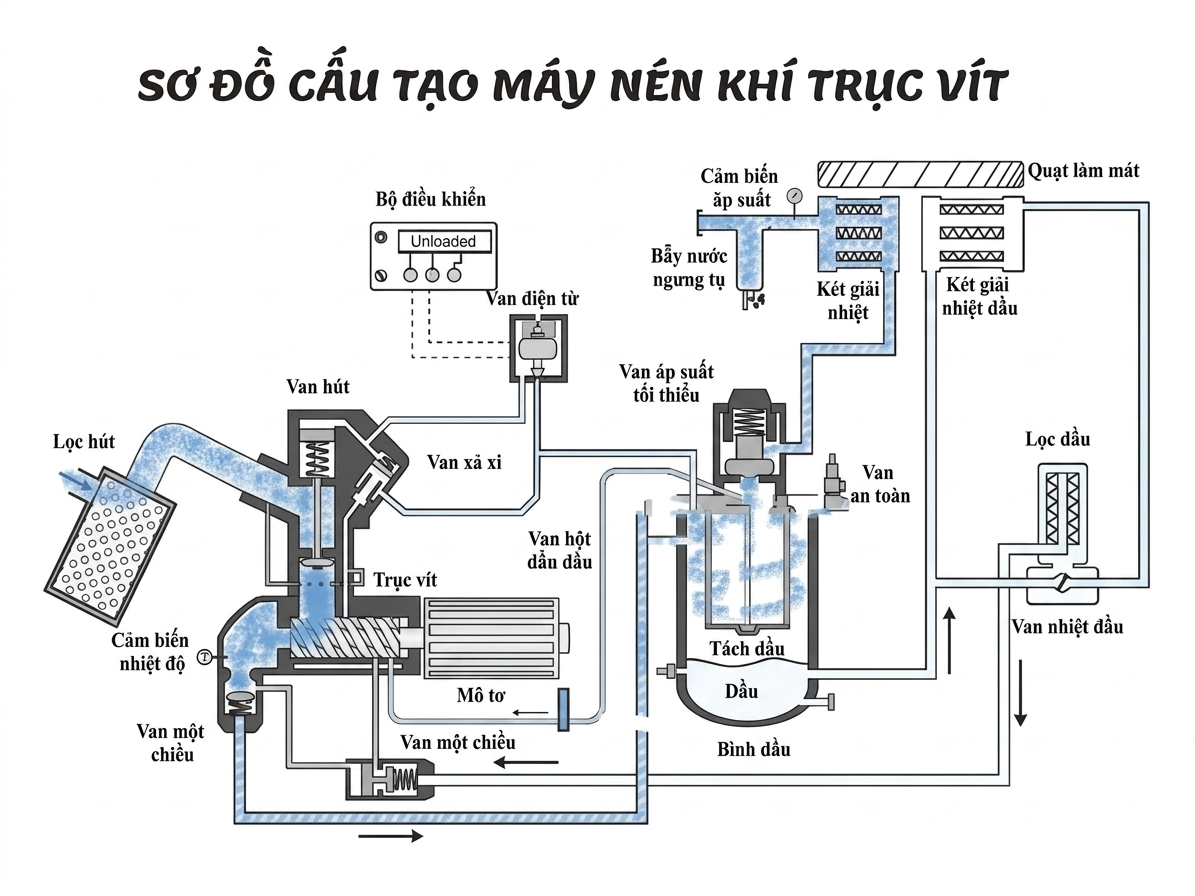

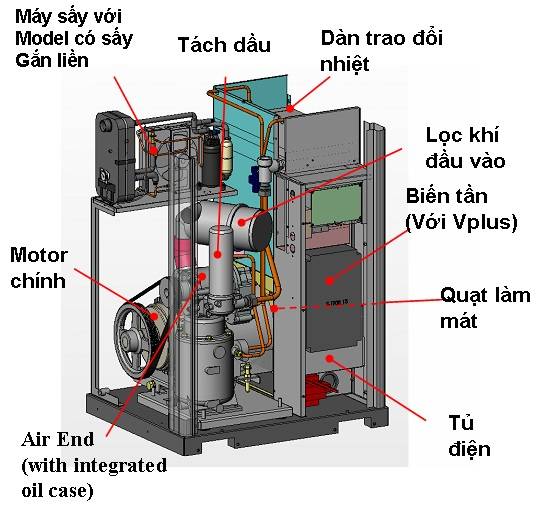

- Các bộ phận máy nén khí trục vít
- Cụm đầu nén là nơi phụ trách việc nén khí. Trong cụm đầu nén còn gồm các bộ phận khác như mô tơ, dây đai, bánh răng, trục vít,...
- Mô tơ điện và bộ coupling: Hầu hết máy nén khí trục vít đều sử dụng mô tơ 3 pha. Bộ phận này có nhiệm vụ chuyển hóa điện năng thành cơ năng.
- Van hút có nhiệm vụ điều chỉnh lưu lượng của lượng khí nén đầu vào của máy.
- Van một chiều được lắp tại đầu ra của khí nén có nhiệm vụ cho khí chỉ đi theo một hướng xác định.
- Van chặn dầu nằm ở dưới đáy của cụm đầu nén có nhiệm vụ ngăn chặn dầu tràn từ đầu nén khí sang mô tơ khi máy không vận hành.
- Van áp suất tối thiểu loại van này giúp duy trì áp suất tối thiểu tại bình dầu. Chúng cũng có chức năng tương tự van một chiều.
- Van hằng nhiệt có nhiệm vụ điều tiết lượng dầu nhờn đi lên trên két làm mát.
- Van điện từ có nhiệm vụ đóng, mở cổ hút.
- Van an toàn đảm bảo máy luôn an toàn trước các sự cố chập, cháy.
- Bình chứa dầu và lọc tách dầu bình có nhiệm vụ chứa dầu máy. Lọc tách sẽ loại bỏ dầu máy ra khỏi khí nén, đảm bảo chất lượng khí.
- Đường ống hồi dầu có nhiệm vụ thu dầu dưới đáy có lọc tách dầu đọng lại sau quá trình lọc.
- Lọc dầu loại lọc này giúp lọc các cặn bẩn trong dầu, được lắp đặt giữa bình dầu và trục vít.
- Lọc sơ cấp giúp hạn chế sự tác động từ cát sỏi, bụi bẩn,... vào máy.
- Bộ giải nhiệt làm giảm nhiệt cho khí nén trước khi đưa ra khỏi bình chứa.
- Két giải nhiệt dầu bộ phận này đặt cạnh bộ làm mát với khả năng làm mát dầu và khí nén.
- Quạt làm mát cho khả năng thổi không khí ở xung quanh bộ làm mát dầu và khí nén.
- Cảm biến áp suất điều khiển máy bơm hơi hoạt động trong giải áp suất định mức.
- Cảm biến nhiệt độ có nhiệm vụ đo nhiệt độ của máy và đưa ra những cảnh báo nếu như nhiệt độ máy quá cao.
- Cảm biến quá tải jay chính là rơ le, giúp bảo vệ máy khỏi những sự cố chập, cháy, hoạt động sai.
- Ngoài những bộ phận đã kể trên thì máy nén khí trục vít còn gồm nhiều bộ phận khác như công tắc, màn hình điều khiển LCD, vỏ bảo vệ,...
Nguyên lý làm việc của máy nén khí
- Nguyên lý máy nén khí trục vít gần giống với nguyên lý làm việc bơm trục vít. Vậy bơm trục vít là gì? Bơm trục vít máy bơm hơi chính là đầu bơm có 2 trục vít có khả năng ăn khớp với nhau nhờ các rãnh răng.
- Cụ thể, trong đầu nén của hệ thống máy nén khí trục vít sẽ có 2 trục vít là 1 trục chính và 1 trục phụ (hay còn gọi là 1 trục đực và 1 trục cái). Hai trục này có các rãnh răng với khả năng ăn khớp nhau. Số răng giữa hai trục có sự sai biệt từ 1 – 2 răng. Khi vận hành, hai trục vít này sẽ quay ngược chiều nhau vì vậy mà khe hở giữa hai trục và vỏ bọc rất nhỏ.
- Khi máy nén khí khởi động, quan sát từ phía cửa hút chúng ta có thể thấy cặp bánh răng sẽ nhả khớp, các hốc giữa của bánh răng bị tách ra xa nhau để tạo ra một khoang lớn. Khoang này thông với cửa hút nên được lấp đầy bởi không khí. Quá trình hút khí sẽ dừng lại khi khoang chứa khí đó giãn hoàn toàn, thể tích khí đạt giá trị lớn nhất.

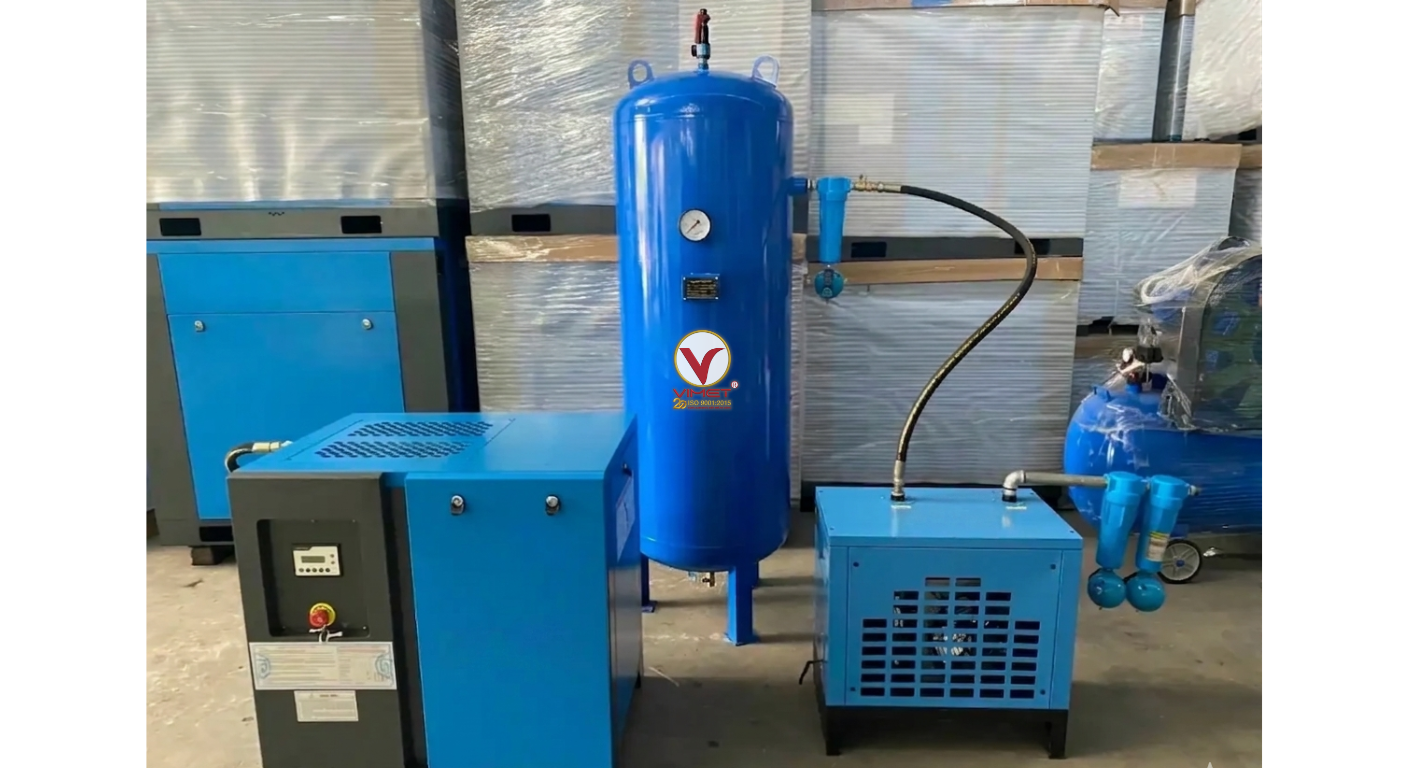

Hệ thống khí nén trục vít
- Khi trục quay với tốc độ nhanh, không khí sẽ được hút vào trong vỏ thông qua cửa nạp đồng thời truyền thẳng vào khoang khí giữa hai trục. Khoang này sẽ được thu hẹp nhờ các bánh răng siết lại từ đó thể tích khí bị giảm đồng thời gia tăng áp suất cho khí. Để hạn chế sự rò rỉ của khí nén, van một chiều được lắp đặt ở cửa xả ngăn không cho khí nén đi ngược lại.
- Trên đây là một số thông tin khái lược nhất về cấu tạo cũng như nguyên lý hoạt động máy nén khí trục vít. Những model máy nén khí trục vít hiện nay đang rất phổ biến trên thị trường với nhiều thương hiệu khác nhau như Iwata, Gis,... Do đó người dùng cần có sự lựa chọn thật cẩn thận để có được những model phù hợp nhất. Hy vọng bài viết này đã giúp quý vị hiểu hơn về dòng máy nén không khí tiện dụng này.
- Lượng khí đi vào máy qua bộ phận lọc khí đầu vào, tại đây bụi bẩn và tạp chất sẽ được loại bỏ, lượng khí này sẽ được nén lại trong bình hơi của máy lọc khí. Thông qua ống dẫn lượng khí này sẽ được phân phối tới các thiết bị, phục vụ cho hoạt động.
- Về cơ bản thì nguyên lý làm việc của máy bơm hơi nén khí trục vít không dầu và có dầu là giống nhau. Điểm khác nhau ở đây là lượng dầu được đưa vào bên trong khiến cho hoạt động nén khí được trơn tru hơn, tăng tuổi thọ cho các bộ phận bên trong máy.
- Tùy thuộc vào hãng sản xuất mà có cách bố trí các bộ phận trong máy khác nhau. Tuy nhiên về cấu tạo và nguyên lý làm việc thì không có quá nhiều sự khác biệt.
