Cầu Nâng Cắt Kéo: Cấu Tạo, Nguyên Lý Hoạt Động |
|

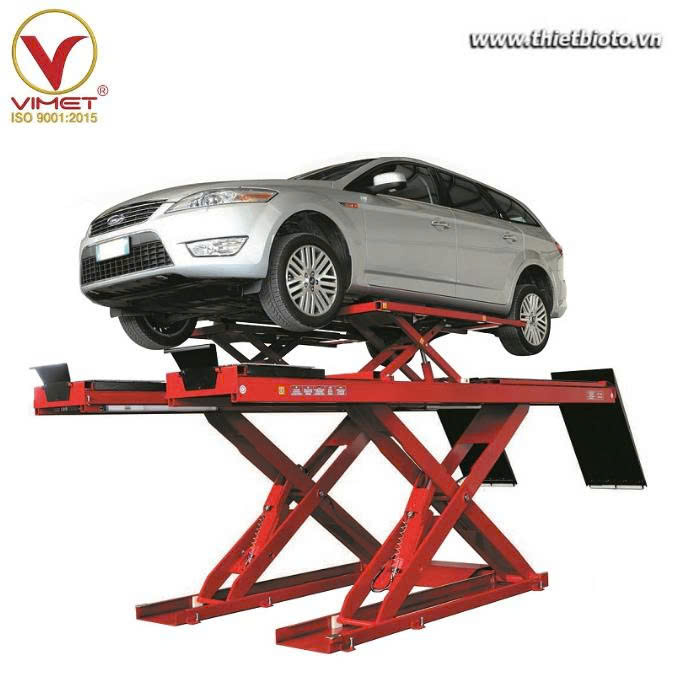

Cầu nâng cắt kéo là thiết bị nâng hạ phổ biến trong các gara ô tô hiện nay nhờ thiết kế gọn và khả năng vận hành ổn định. Tuy nhiên, để sử dụng hiệu quả và lựa chọn đúng dòng phù hợp, bạn cần hiểu rõ cấu tạo, nguyên lý và các thông số kỹ thuật quan trọng của cầu nâng cắt kéo. 1. TỔNG QUAN VỀ CẦU NÂNG CẮT KÉO- Cầu nâng cắt kéo là thiết bị nâng ô tô sử dụng cơ cấu khung chữ X kết hợp hệ thống thủy lực để nâng hạ xe theo phương thẳng đứng. - So với các dòng cầu nâng ô tô khác, thiết bị này có thiết kế thấp, tiết kiệm diện tích và phù hợp với nhiều mô hình gara từ nhỏ đến chuyên nghiệp. - Cầu nâng cắt kéo thường được ứng dụng trong các công việc như thay lốp, kiểm tra gầm, cân chỉnh nhanh và bảo dưỡng định kỳ.

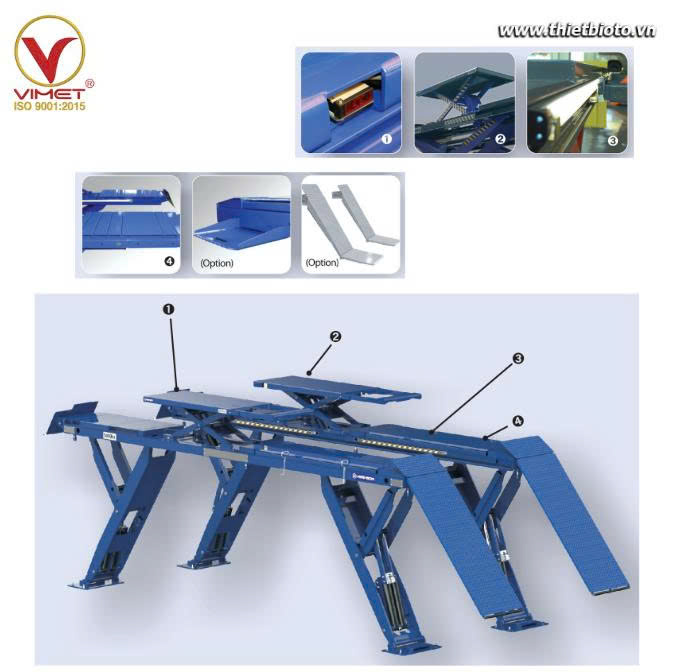

2. CẤU TẠO CẦU NÂNG CẮT KÉOMột bộ cầu nâng cắt kéo tiêu chuẩn thường bao gồm các thành phần chính sau: 2.1. Khung nâng dạng cắt kéo- Được chế tạo từ thép cường lực, chịu tải cao và đảm bảo độ ổn định trong quá trình nâng hạ liên tục - Thiết kế liên kết chữ X giúp phân bổ lực đều, hạn chế rung lắc khi nâng xe tải trọng lớn - Bề mặt được sơn tĩnh điện giúp chống ăn mòn và tăng độ bền khi sử dụng trong môi trường gara 2.2. Hệ thống xi lanh thủy lực- Là bộ phận tạo lực nâng chính, sử dụng áp suất dầu để đẩy piston hoạt động - Được thiết kế kín giúp hạn chế rò rỉ dầu và đảm bảo hiệu suất làm việc ổn định lâu dài - Một số dòng cao cấp sử dụng hệ thống xi lanh kép giúp nâng cân bằng và êm hơn 2.3. Bơm thủy lực và motor điện- Motor điện công suất phổ biến từ 2.2 - 3.0 kW giúp vận hành ổn định trong thời gian dài - Bơm thủy lực có nhiệm vụ tạo áp lực dầu để cung cấp cho hệ thống xi lanh - Sử dụng nguồn điện 220V hoặc 380V tùy theo từng model và nhu cầu sử dụng 2.4. Mặt bàn nâng- Thiết kế dạng bàn phẳng hoặc bàn có gân chống trượt giúp giữ xe ổn định trong quá trình thao tác - Một số dòng có thể kéo dài hoặc điều chỉnh để phù hợp với nhiều loại xe khác nhau - Đảm bảo độ cứng cao, không biến dạng khi nâng xe tải trọng lớn 2.5. Hệ thống khóa an toàn- Bao gồm khóa cơ khí và van an toàn giúp giữ cầu cố định khi đạt độ cao mong muốn - Tự động kích hoạt khi nâng lên từng nấc, đảm bảo an toàn khi làm việc dưới gầm xe -Giúp tránh tình trạng tụt cầu khi mất điện hoặc sự cố áp suất 3. THÔNG SỐ KỸ THUẬT CẦU NÂNG CẮT KÉO PHỔ BIẾNTùy theo từng dòng sản phẩm, cầu nâng cắt kéo sẽ có các thông số khác nhau. Tuy nhiên, một số thông số tiêu chuẩn thường gặp gồm: -Tải trọng nâng phổ biến từ 2.5 - 3.5 tấn, phù hợp với đa số dòng xe du lịch hiện nay - Chiều cao nâng tối đa dao động từ 1m đến hơn 2m tùy theo thiết kế cầu nâng - Thời gian nâng trung bình từ 40 - 60 giây giúp tối ưu hiệu suất làm việc - Áp suất làm việc của hệ thống thủy lực đảm bảo nâng ổn định và không rung lắc - Nguồn điện sử dụng 220V hoặc 380V phù hợp với hệ thống điện tại gara 4. NGUYÊN LÝ HOẠT ĐỘNG CỦA CẦU NÂNG CẮT KÉO
Cầu nâng cắt kéo hoạt động dựa trên hệ thống thủy lực kết hợp cơ cấu khung nâng. - Khi khởi động, motor điện sẽ vận hành bơm thủy lực để tạo áp suất dầu trong hệ thống - Dầu được đưa vào xi lanh, tạo lực đẩy piston và làm khung nâng mở rộng theo phương thẳng đứng - Xe được nâng lên một cách ổn định nhờ hệ thống phân bổ lực đều trên toàn bộ khung - Khi hạ, van xả dầu mở ra, dầu hồi về thùng và khung nâng thu lại từ từ - Hệ thống khóa an toàn sẽ kiểm soát vị trí nâng và đảm bảo không xảy ra tụt tải Xem thêm: Máy nén khí Piston: Cấu Tạo Bên Trong Và Cách Hoạt Động 5. ỨNG DỤNG CỦA CẦU NÂNG CẮT KÉO TRONG GARACầu nâng cắt kéo được sử dụng rộng rãi trong nhiều công việc thực tế: 5.1. Thay lốp và cân bằng bánh xe- Hỗ trợ nâng xe nhanh chóng giúp thao tác tháo lắp lốp diễn ra thuận tiện và tiết kiệm thời gian 5.2. Kiểm tra và bảo dưỡng nhanh- Phù hợp cho các công việc kiểm tra gầm, thay dầu hoặc kiểm tra hệ thống treo 5.3. Chăm sóc xe- Sử dụng trong các dịch vụ rửa gầm, phủ gầm hoặc vệ sinh tổng thể 5.4. Gara diện tích nhỏ- Thiết kế gọn giúp tối ưu không gian và dễ bố trí trong mặt bằng hạn chế 6. ƯU ĐIỂM CỦA CẦU NÂNG CẮT KÉO- Thiết kế nhỏ gọn giúp tiết kiệm diện tích và phù hợp với nhiều mô hình gara khác nhau - Khả năng nâng ổn định giúp giảm rung lắc và tăng độ chính xác khi thao tác kỹ thuật - Vận hành đơn giản giúp giảm thời gian đào tạo và nâng cao hiệu suất làm việc - Chi phí đầu tư hợp lý phù hợp với gara mới hoặc quy mô vừa 7. LƯU Ý KHI LỰA CHỌN VÀ SỬ DỤNG- Lựa chọn tải trọng phù hợp với loại xe thường xuyên sửa chữa để đảm bảo hiệu quả sử dụng lâu dài - Kiểm tra nguồn điện và hệ thống khí nén nếu có để đảm bảo thiết bị hoạt động ổn định - Ưu tiên sản phẩm có hệ thống khóa an toàn rõ ràng và đạt tiêu chuẩn kỹ thuật - Thực hiện bảo dưỡng định kỳ để đảm bảo thiết bị luôn hoạt động ổn định KẾT LUẬNCầu nâng cắt kéo là giải pháp tối ưu cho nhiều gara hiện nay nhờ thiết kế gọn và khả năng vận hành ổn định. Khi hiểu rõ cấu tạo, nguyên lý và thông số kỹ thuật, bạn sẽ dễ dàng lựa chọn thiết bị phù hợp và sử dụng hiệu quả hơn trong thực tế. THÔNG TIN LIÊN HỆCÔNG TY CỔ PHẦN KỸ THUẬT THIẾT BỊ VIỆT MỸ (VIMET CORP)
