Van Điều Áp Khí Nén Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động
rong một hệ thống khí nén, không phải thiết bị nào cũng cần sử dụng cùng mức áp suất. Đường khí chính có thể được duy trì ở áp suất tương đối cao, trong khi súng phun, xi lanh hoặc dụng cụ khí nén lại cần mức thấp hơn để làm việc ổn định.
Van điều áp khí nén được dùng để giải quyết vấn đề này. Thiết bị giúp giảm áp từ nguồn cấp xuống mức phù hợp và kiểm soát áp suất ở phía đầu ra.
Trong bài viết này, VIMET sẽ cùng bạn tìm hiểu van điều áp khí nén là gì, cấu tạo, nguyên lý hoạt động và những điểm cần lưu ý khi lựa chọn, sử dụng trong thực tế.
Van Điều Áp Khí Nén Là Gì?

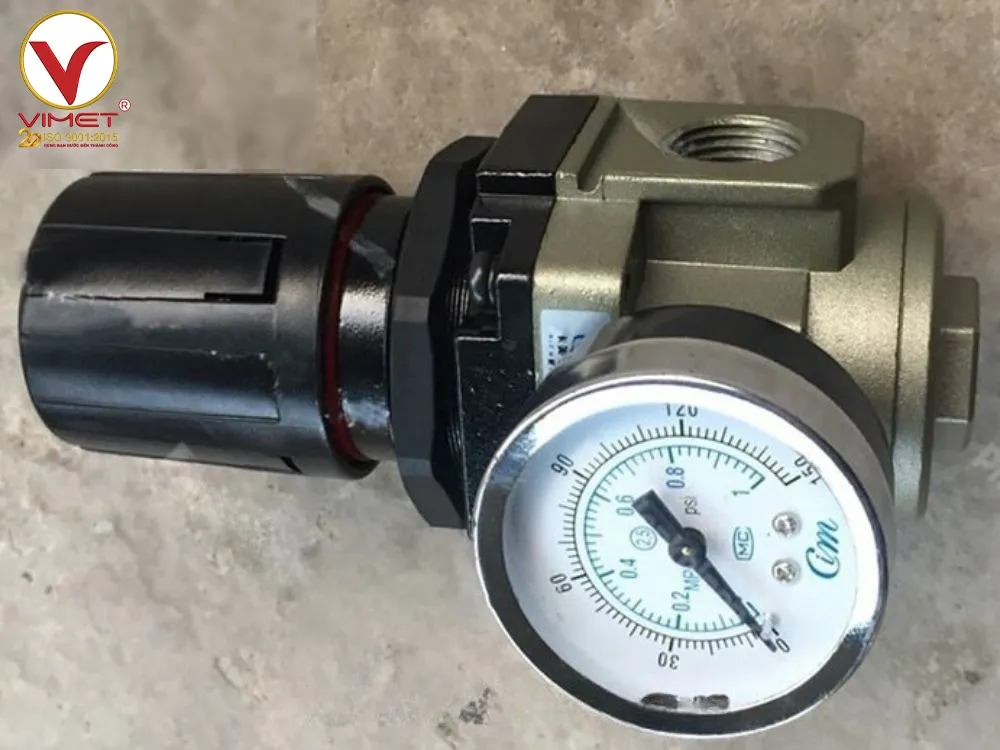

Van điều áp khí nén là thiết bị dùng để giảm áp suất khí từ phía nguồn xuống mức phù hợp với thiết bị sử dụng phía sau. Sau khi cài đặt, van tự điều chỉnh lượng khí đi qua để giữ áp suất đầu ra tương đối ổn định trong phạm vi làm việc của nó.
Bạn có thể hình dung đơn giản như sau. Đường khí của xưởng đang có áp suất cao hơn mức cần dùng tại một vị trí. Thay vì giảm áp cho toàn bộ hệ thống, người dùng lắp bộ điều áp khí nén tại nhánh hoặc trước thiết bị cần kiểm soát.
Khi đó, đường chính vẫn giữ được mức áp cần thiết cho các máy khác. Riêng nhánh có bộ điều áp sẽ làm việc ở mức đã cài đặt.
Điểm cần lưu ý là van điều áp chỉ có khả năng giảm áp. Nó không thể tạo ra áp suất cao hơn nguồn khí phía trước.
Thiết bị này cũng không giống van an toàn. Van điều áp tham gia kiểm soát áp suất trong quá trình vận hành bình thường. Van an toàn lại được thiết kế để phản ứng khi áp suất tăng đến ngưỡng bảo vệ.

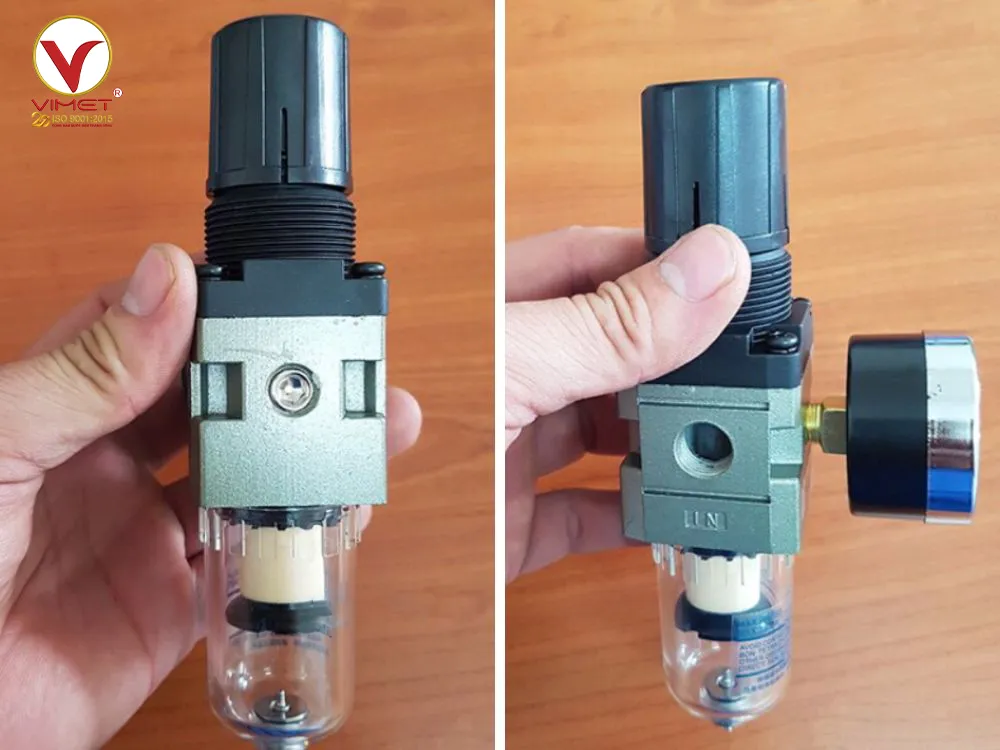

Trong thực tế, van điều áp có thể được lắp riêng hoặc tích hợp cùng lọc khí và bộ bôi trơn. Cụm này thường được biết đến với tên gọi FRL.
Công Dụng Của Van Điều Áp Khí Nén
Công dụng dễ thấy nhất của van điều áp khí nén là đưa áp suất về mức phù hợp với nhu cầu sử dụng.
Trong garage, cùng một đường khí có thể cấp cho nhiều thiết bị. Súng siết cần lưu lượng khí lớn, trong khi súng phun hoặc một cơ cấu điều khiển lại có yêu cầu khác. Nếu cấp cùng một áp suất mà không điều chỉnh, thiết bị phía sau có thể làm việc không đúng điều kiện thiết kế.
Van điều áp giúp người vận hành chủ động thiết lập áp suất tại từng vị trí. Điều này đặc biệt hữu ích với các nhánh khí có yêu cầu khác nhau.
Bên cạnh đó, áp suất phù hợp giúp thiết bị hoạt động ổn định hơn. Một dụng cụ không cần áp quá cao thì việc tăng áp không mang lại lợi ích rõ ràng. Ngược lại, áp cao hơn yêu cầu có thể làm tăng lượng khí tiêu thụ hoặc khiến quá trình vận hành khó kiểm soát.
Vì vậy, điều chỉnh áp suất khí nén không đơn giản là vặn núm cho đến khi thiết bị “mạnh”. Mục tiêu là đặt mức áp phù hợp với yêu cầu thực tế của dụng cụ hoặc máy đang sử dụng.
Cấu Tạo Van Điều Áp Khí Nén
Tùy loại và nhà sản xuất, kết cấu bên trong có thể khác nhau. Tuy nhiên, loại điều áp trực tiếp thường gặp vẫn có một số bộ phận cơ bản.
Thân Van
Thân van tạo thành đường dẫn khí và giữ các chi tiết điều khiển bên trong.

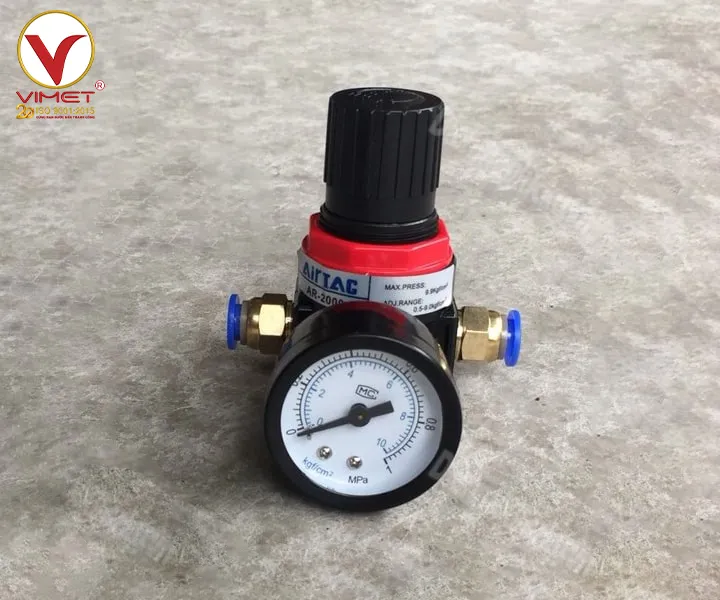

Trên thân thường có cửa khí vào và cửa khí ra. Nhiều loại còn có vị trí để lắp đồng hồ áp suất. Nhờ đó, người vận hành có thể theo dõi mức áp sau khi điều chỉnh.
Kích thước thân và đường khí bên trong ảnh hưởng đến khả năng lưu thông. Vì vậy, một chiếc van có đúng cỡ ren chưa chắc đã đáp ứng đủ lưu lượng cho thiết bị.
Đây là điểm khá dễ bị bỏ qua khi chọn van giảm áp khí nén cho garage hoặc dây chuyền.
Núm Điều Chỉnh
Núm phía trên van được dùng để thiết lập áp suất mong muốn ở đầu ra.
Khi xoay núm, người dùng thay đổi lực nén của lò xo bên trong. Sự thay đổi này làm thay đổi điểm cân bằng của cơ cấu điều áp.
Một số mẫu sử dụng núm kéo lên để chỉnh và ấn xuống để khóa. Cách thiết kế này giúp hạn chế việc cài đặt bị thay đổi ngoài ý muốn trong quá trình làm việc.
Lò Xo Và Màng Van
Lò xo và màng là hai chi tiết quan trọng trong cấu tạo van điều áp khí nén.
Lò xo tạo lực tương ứng với mức áp suất mà người dùng cài đặt. Trong khi đó, màng van nhận lực từ áp suất phía đầu ra.
Hai lực này tác động ngược chiều nhau. Chính sự cân bằng giữa chúng giúp cơ cấu bên trong biết khi nào cần mở thêm hoặc hạn chế dòng khí.
Một số thiết kế có thể sử dụng piston thay cho màng. Nguyên tắc kiểm soát áp suất vẫn dựa trên phản hồi từ phía đầu ra.
Cụm Van Điều Tiết
Đây là phần trực tiếp kiểm soát khí đi từ cửa vào sang cửa ra.
Khi áp suất phía sau thấp, đường khí được mở lớn hơn. Khi áp suất tăng gần đến mức cài đặt, cơ cấu van giảm độ mở.
Cửa van không chỉ có hai trạng thái đóng và mở hoàn toàn. Trong quá trình sử dụng, nó liên tục thay đổi vị trí để đáp ứng nhu cầu khí của thiết bị phía sau.
Nguyên Lý Hoạt Động Của Van Điều Áp Khí Nén
Để hiểu nguyên lý van điều áp khí nén, cần xem xét mối quan hệ giữa lực của lò xo và áp suất đầu ra.
Khi Áp Suất Đầu Ra Thấp
Khi người dùng tăng núm điều chỉnh, lò xo được nén thêm và tạo lực lên màng.
Nếu áp suất phía đầu ra đang thấp hơn mức cần thiết, lực từ lò xo chiếm ưu thế. Cơ cấu điều tiết mở đường khí để không khí từ phía đầu vào đi sang phía đầu ra.
Khí tiếp tục được cấp cho đến khi áp suất phía sau tăng lên.
Ví dụ, khi một dụng cụ bắt đầu tiêu thụ khí, áp suất sau van có xu hướng giảm. Van phản ứng bằng cách mở thêm để bổ sung lượng khí cần thiết.
Khi Đạt Áp Suất Cài Đặt
Khi áp suất đầu ra tăng, khí tác động lên màng và tạo lực ngược lại với lò xo.
Đến khi lực này tiến gần trạng thái cân bằng, cụm van điều tiết giảm độ mở. Lượng khí đi qua cũng giảm theo.
Nhờ cơ chế phản hồi này, van có thể duy trì áp suất đầu ra gần với giá trị đã thiết lập.
Tuy nhiên, không nên hiểu rằng áp suất luôn đứng yên tuyệt đối ở một con số. Trong thực tế, mức áp có thể dao động nhẹ theo lưu lượng, loại van và điều kiện sử dụng.
Khi thiết bị tiêu thụ lượng khí lớn, một van quá nhỏ còn có thể xuất hiện hiện tượng sụt áp đáng kể.
Khi Áp Suất Thay Đổi
Nhu cầu khí của thiết bị hiếm khi giữ nguyên hoàn toàn.
Khi lượng khí tiêu thụ tăng, áp suất đầu ra có xu hướng giảm. Bộ điều áp phản ứng bằng cách mở đường khí nhiều hơn.
Khi nhu cầu giảm, áp suất phía sau tăng trở lại. Lực tác động lên màng lớn hơn và van thu hẹp đường khí.
Một số bộ điều áp khí nén còn có khả năng xả bớt khí ở phía đầu ra khi áp suất cao hơn mức cài đặt. Loại này thường được gọi là relieving regulator.
Ngược lại, loại non-relieving không tự xả áp dư phía sau ra ngoài. Nếu cần giảm áp ở hệ thống dùng loại này, áp suất phía sau phải được tiêu thụ hoặc xả theo cách khác.
Đây là một chi tiết nên kiểm tra trong tài liệu sản phẩm thay vì mặc định mọi van điều áp đều có khả năng xả.
Xem thêm: Van Một Chiều Máy Nén Khí Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động
Van Điều Áp Khí Nén Khác Van An Toàn Như Thế Nào?
Hai thiết bị đều liên quan đến áp suất nên khá dễ bị nhầm.
Van điều áp khí nén làm việc thường xuyên trong quá trình hệ thống vận hành. Nó giảm áp suất nguồn xuống mức thích hợp cho thiết bị phía sau.
Van an toàn lại thực hiện nhiệm vụ bảo vệ quá áp. Trong điều kiện bình thường, van này đóng. Khi áp suất đạt tới ngưỡng đã thiết lập, van mới mở để giải phóng khí.
Do đó, không nên dùng van điều áp thay cho van an toàn. Ngược lại, van an toàn cũng không phải thiết bị dùng để duy trì áp suất làm việc cho súng hơi, xi lanh hoặc máy móc.
Trong một hệ thống hoàn chỉnh, hai loại van có thể cùng xuất hiện nhưng đảm nhiệm những chức năng khác nhau.
Cách Chọn Van Điều Áp Khí Nén
Khi mua van, nhiều người thường xem cỡ ren trước tiên. Đây là thông số cần thiết nhưng chưa đủ.
Một van phù hợp cần đáp ứng được áp suất nguồn, dải điều chỉnh và lưu lượng mà thiết bị phía sau yêu cầu.
Ví dụ, một súng siết tiêu thụ nhiều khí nhưng lại dùng bộ điều áp có lưu lượng quá nhỏ. Khi chưa bóp cò, đồng hồ vẫn có thể hiển thị đúng áp suất. Tuy nhiên, khi súng hoạt động, áp phía sau có thể tụt rõ rệt.
Vì vậy, khi chọn nên quan tâm đến các yếu tố chính:
- Áp suất đầu vào cho phép.
- Dải điều chỉnh áp suất đầu ra.
- Lưu lượng khí yêu cầu.
- Kích thước cổng kết nối.
- Có cần đồng hồ áp suất hay không.
- Có cần chức năng relieving hay không.
- Điều kiện môi trường và loại khí sử dụng.
Nếu lắp trong cụm FRL, cũng cần xem lưu lượng của bộ lọc và bộ bôi trơn. Chỉ một bộ phận có tiết diện quá nhỏ cũng có thể tạo thành điểm hạn chế của toàn hệ thống.
Lưu Ý Khi Sử Dụng Van Điều Áp Khí Nén
Khi điều chỉnh áp suất khí nén, nên quan sát đồng hồ ở phía đầu ra. Việc chỉnh dựa hoàn toàn vào cảm giác của dụng cụ thường không chính xác.
Trong nhiều trường hợp, nên kiểm tra áp khi thiết bị đang tiêu thụ khí. Áp suất khi không tải có thể khác với mức thực tế lúc làm việc.
Nếu áp tụt mạnh khi mở súng hoặc vận hành xi lanh, chưa chắc van điều áp khí nén đã hỏng. Nguyên nhân có thể đến từ ống quá nhỏ, khớp nối hạn chế lưu lượng hoặc nguồn cấp không đủ.
Ngoài ra, không nên tăng áp vượt mức cần thiết chỉ để bù cho một hệ thống đang thiếu lưu lượng. Cách này không xử lý đúng nguyên nhân và có thể khiến các bộ phận phía sau làm việc ở điều kiện không phù hợp.
Nếu van được lắp sau bộ lọc, cần giữ lõi lọc sạch và xả nước ngưng khi cần. Cặn hoặc nước trong đường khí có thể ảnh hưởng đến khả năng làm việc của cơ cấu điều áp.
Trước khi tháo van để vệ sinh hoặc thay thế, cần xả áp khỏi đường khí. Đây là thao tác cơ bản nhưng rất quan trọng với bất kỳ hệ thống khí nén nào.
Xem thêm: Máy Nén Khí Trục Vít Bị Nóng: 5 Nguyên Nhân Và Cách Xử Lý
Kết Luận
Van điều áp khí nén là bộ phận giúp giảm áp suất nguồn và duy trì mức áp phù hợp cho thiết bị phía sau. Cấu tạo phổ biến gồm thân van, núm điều chỉnh, lò xo, màng và cụm điều tiết dòng khí.
Nguyên lý hoạt động dựa trên sự cân bằng giữa lực cài đặt của lò xo và áp suất đầu ra. Khi nhu cầu sử dụng khí thay đổi, van tự điều chỉnh độ mở để giữ mức áp gần với giá trị đã đặt.
Khi lựa chọn, bạn không nên chỉ dựa vào kích thước ren. Lưu lượng, dải áp và đặc tính của thiết bị sử dụng cũng cần được xem xét.
Sau bài viết này, hy vọng bạn đã hiểu rõ hơn cấu tạo và nguyên lý van điều áp khí nén. Qua đó, việc lựa chọn và sử dụng thiết bị trong garage hoặc xưởng sẽ phù hợp và thực tế hơn.
